Controllo qualità nella pallinatura: dalla misura alla completa tracciabilità del processo
La pallinatura viene spesso applicata a componenti per i quali un cedimento non è accettabile: pale di turbine aeronautiche, carrelli di atterraggio, molle per il settore automotive, componenti per l'energia e molti altri. Se l'intensità è troppo bassa aumenta il rischio di cricche da fatica; se è troppo elevata si possono provocare danni superficiali. In molti settori, inoltre, è necessario dimostrare che il processo sia stato eseguito correttamente.
Per questo motivo un sistema completo di Quality Assurance (QA) è fondamentale: non si limita a verificare il risultato finale, ma controlla, documenta e rende tracciabile ogni fase del processo.
Gli elementi chiave del controllo qualità

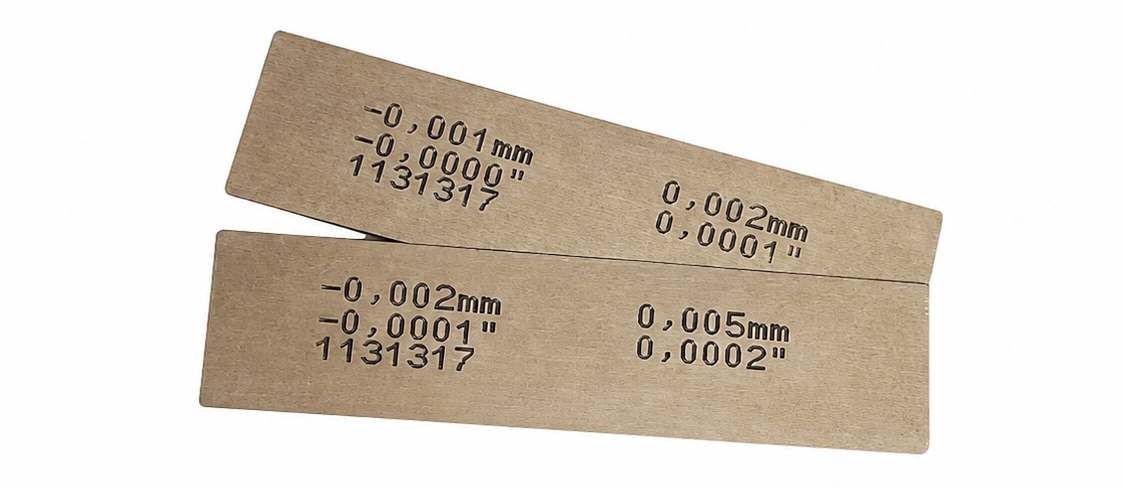

Strisce Almen certificate
- Conformi a SAE J442 e AMS 2430/2432
- Controllate per planarità, durezza e spessore
- Disponibili con numero di serie inciso al laser, valore di planarità e certificazioni
L'impiego di strisce Almen misurate al laser e dotate di etichetta di tracciabilità riduce il rischio di errore dell'operatore e semplifica le attività di audit.

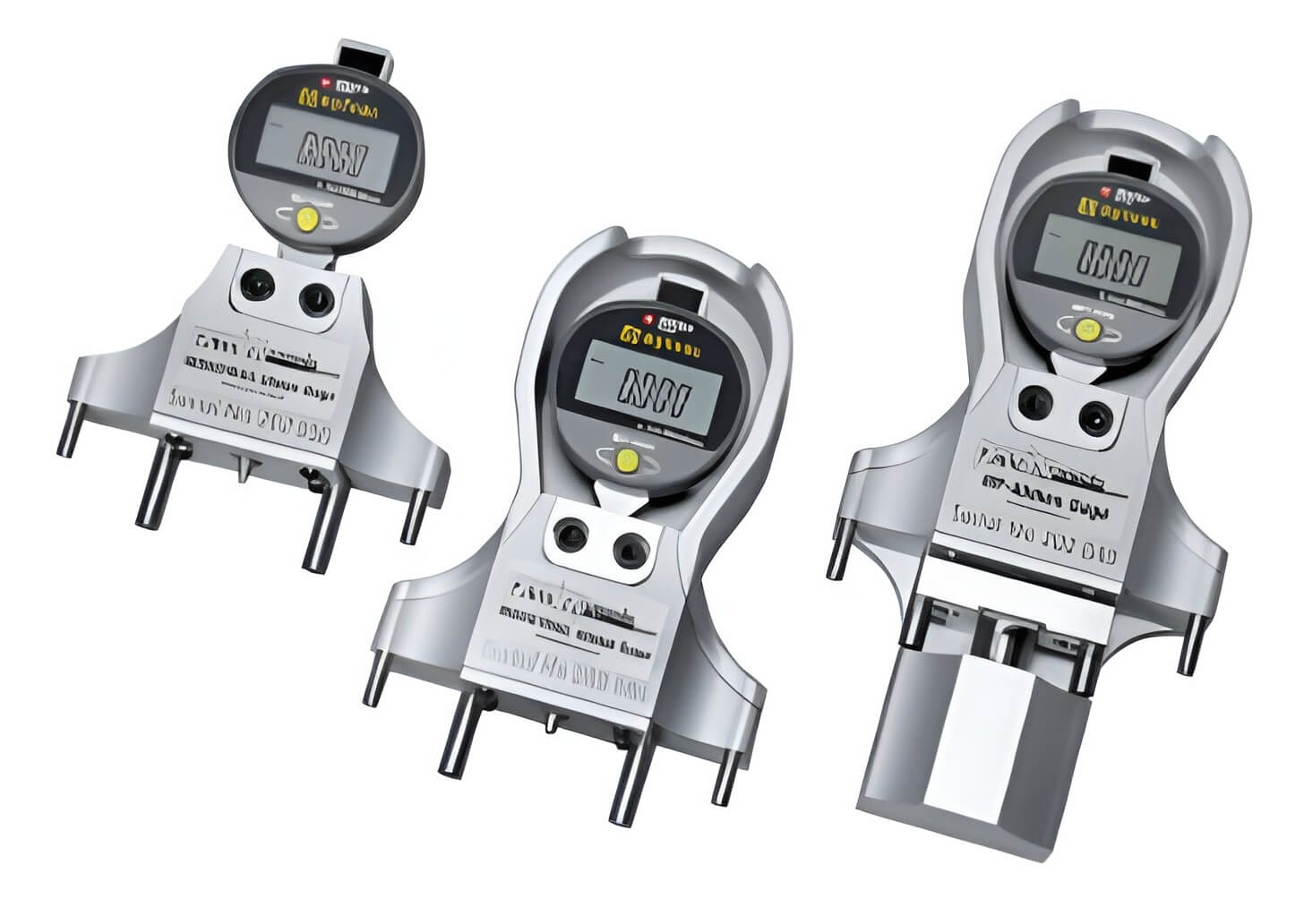

Strumenti digitali di misura
- Misuratori Almen digitali (es. PA Almen Gage Industrial+)
- Risoluzione fino a 0,0001 pollici
- Memoria integrata per archiviare valori di arc height e timestamp
- Alcuni modelli si integrano con software per la curva di saturazione
Software per la curva di saturazione
Per soddisfare la norma SAE J443 è necessario esporre le strisce a tempi differenti, registrare i valori di arc height, tracciare la curva e individuare il tempo T in cui l'arc height si stabilizza.
Software come PA Curve Plotter, possono automatizzare i calcoli, verificando automaticamente la regola del 10% e generando report stampabili o esportabili.
Oltre a migliorare la precisione delle misurazioni, i sistemi digitali riducono significativamente il rischio di errore umano. L'acquisizione automatica delle misure, l'archiviazione immediata e la possibilità di esportare report standardizzati garantiscono dati coerenti, facilmente verificabili e pronti per eventuali controlli o audit.
Tracciabilità e documentazione
Una documentazione completa e facilmente consultabile di ogni fase del processo è molto importante perchè consente di ricostruire le condizioni operative della pallinatura, facilitando le verifiche e la dimostrazione della conformità agli standard di riferimento, per cui è importante:
- Registrare ID della striscia e fornitore
- Modello del misuratore Almen e data di taratura
- Nome dell'operatore
- Flusso del mezzo abrasivo, pressione e posizione dell'ugello
- Data e ora della pallinatura
Queste informazioni sono indispensabili per audit Nadcap, conformità OEM (Airbus, Boeing) e certificazioni interne.
| Attrezzatura | Ruolo |
| Misuratore Almen digitale | Misura ad alta precisione dell’arc height |
| Controllore del flusso di graniglia | Garantisce una portata stabile del mezzo abrasivo |
| Supporto porta-striscia | Assicura un posizionamento ripetibile della striscia |
| Software per curva di saturazione | Convalida l’intensità secondo gli standard |
| Etichette di tracciabilità | Consentono di verificare immediatamente i dati della striscia |
Peening Accessories offre pacchetti completi per il controllo qualità che combinano strisce certificate, misuratori, software e valvole intelligenti.

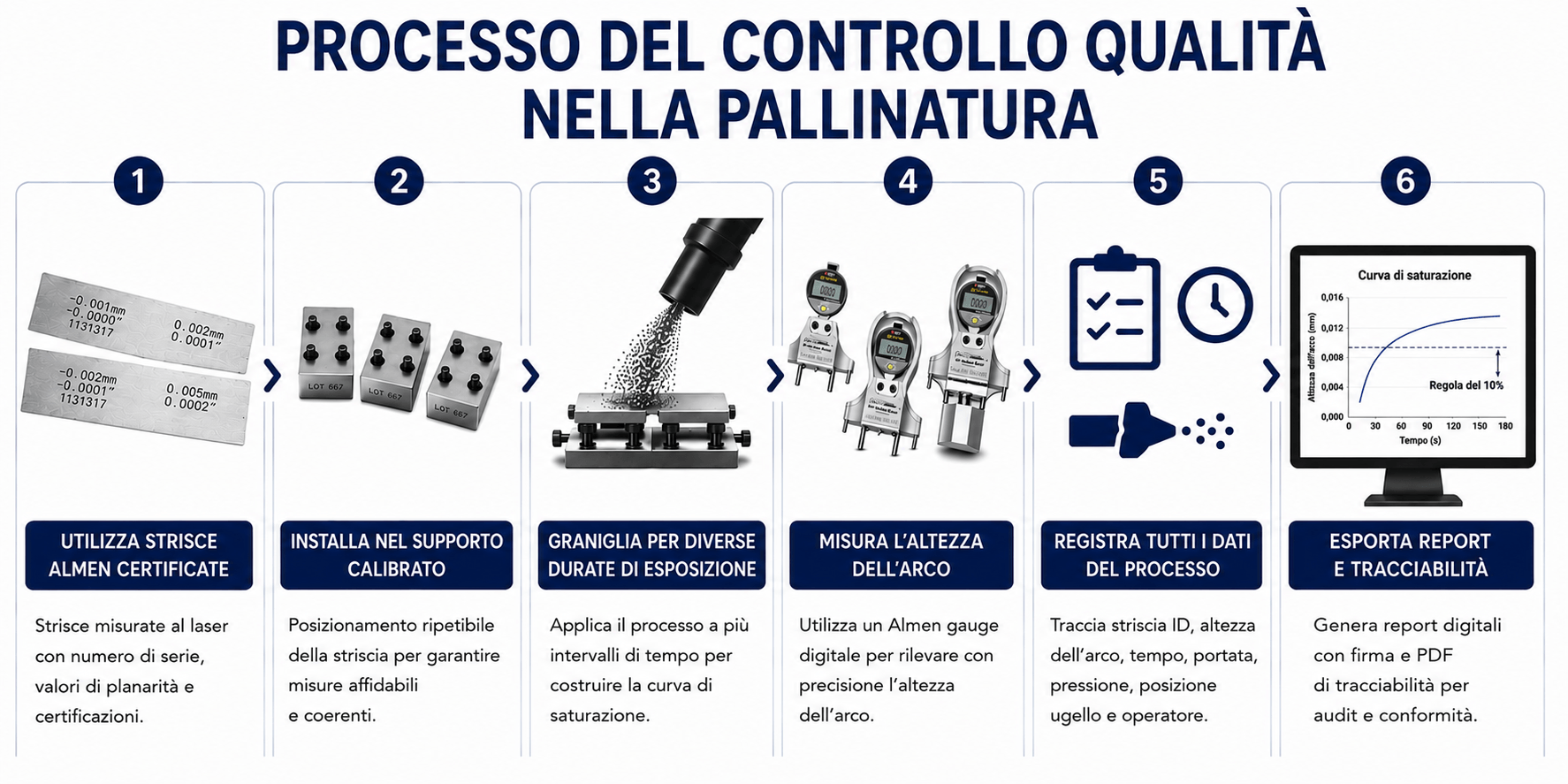

Esempio di flusso di lavoro del controllo qualità
Perchè il controllo qualità non è più opzionale
Durante audit come Nadcap o verifiche richieste dagli OEM (ad esempio Airbus e Boeing), non viene valutato soltanto il risultato finale del processo, ma anche la capacità dell'azienda di dimostrare che ogni fase sia stata eseguita e documentata correttamente.
Il controllo qualità è un sistema, non una semplice verifica
Il controllo qualità nella granigliatura va ben oltre la verifica di un singolo valore di arc height. Richiede strumenti di misura affidabili, procedure convalidate e piena tracciabilità. Per implementare un sistema di controllo qualità completo, W Abrasives mette a disposizione strumenti dedicati come le strisce Almen certificate Industrial Plus e gli Almen Gage Industrial, progettati per garantire misure affidabili, ripetibili e conformi ai principali standard internazionali.
In ogni caso affidarsi a uno specialista della granigliatura può aiutare a raggiungere questo obiettivo.
