Comprendere le placchette Almen nella pallinatura: funzione, tipologie e differenze tecniche
Le placchette Almen, sono strumenti di piccole dimensioni ma indispensabili per misurare l'energia trasmessa durante il processo di pallinatura e verificare che il trattamento rispetti le specifiche richieste. In questo articolo analizziamo la loro funzione, le differenze tecniche tra le varie tipologie e il loro impiego per ottenere risultati precisi e ripetibili.
Lo scopo delle placchette Almen nella pallinatura
Che cosa sono le placchette Almen?
Le placchette Almen sono dispositivi progettati per misurare l'intensità della pallinatura. Ogni placchetta Almen si deforma in funzione dell'energia trasmessa dal mezzo di pallinatura; tale deformazione, chiamata altezza dell'arco (arc height), viene misurata mediante un misuratore Almen (Almen gage) per verificare la conformità alle specifiche del cliente o agli standard di progetto.
Come funzionano?
Durante la pallinatura, la placchetta viene posizionata nello stesso flusso del componente trattato. L'energia ricevuta provoca una flessione direttamente proporzionale all'energia trasmessa. Misurando l'altezza dell'arco al termine del trattamento è possibile verificare che il componente abbia ricevuto il corretto livello di energia.
Versatilità di impiego
La pallinatura può essere eseguita utilizzando graniglia conforme AMS, graniglia d'acciaio oppure cilindretti condizionati. Indipendentemente dal mezzo utilizzato, la placchetta Almen consente di misurare in modo affidabile l'energia trasmessa, garantendo uniformità e conformità alle specifiche.
Esempio specifico: una specifica F10N richiede un'altezza dell'arco di 0,1 mm con una placchetta Almen di tipo N. Una specifica 10N richiede invece un'altezza dell'arco di 0,01 pollici, sempre con una placchetta di tipo N.
Differenze tecniche e certificazioni delle placchette Almen

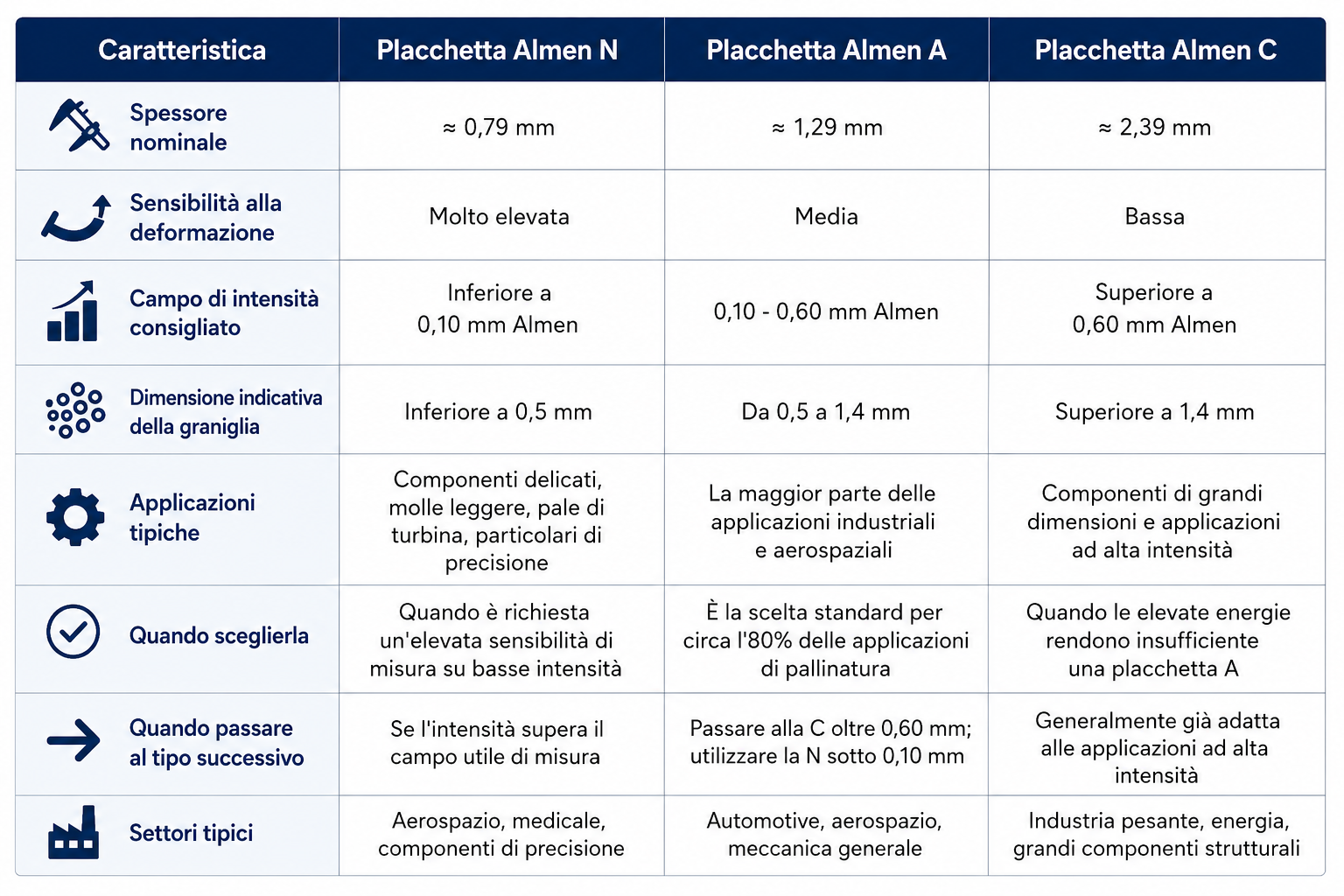

Tipologie di placchette Almen
- Tipo N: le più sottili e facilmente deformabili. Consigliate con graniglia inferiore a 0,5 mm e per applicazioni a bassa intensità o componenti delicati.
- Tipo A: le più diffuse, impiegate in circa l'80% delle applicazioni. Consigliate con graniglia da 0,5 a 1,4 mm. Se l'altezza dell'arco è inferiore a 0,1 mm è consigliabile passare al tipo N; se supera 0,6 mm è preferibile utilizzare il tipo C.
- Tipo C: le più spesse e resistenti alla deformazione. Indicate per graniglia superiore a 1,4 mm e applicazioni ad alta intensità.
Livelli di certificazione
- placchette standard.
- Certified 2: controllo più rigoroso di composizione, dimensioni, durezza e planarità.
- Certified 1: massimo livello di certificazione per applicazioni altamente critiche.
Ogni livello di certificazione garantisce il rispetto dei requisiti dimensionali, di planarità, composizione chimica e durezza, assicurando misurazioni affidabili e ripetibili.
Qual è la soluzione giusta per il tuo processo di pallinatura?
La scelta della placchetta Almen più adatta è fondamentale per garantire una pallinatura conforme alle specifiche. Affidarsi a professionisti esperti nella selezione delle placchette Almen e nella taratura del misuratore Almen consente di mantenere elevati standard di qualità e precisione.
