Placchette Almen schermate: pallinatura in aree confinate
Il problema della verifica della pallinatura nelle aree interne
Validare l'intensità di pallinatura in geometrie confinate o complesse, come cave a coda di rondine, fori o tasche, rappresenta una criticità significativa. Le placchette Almen tradizionali non possono essere posizionate direttamente in queste aree. Senza una corretta validazione, quindi, si rischia di non ottenere risultati conformi alle specifiche, soprattutto nei componenti aerospaziali e nelle turbine.
Per validare correttamente un trattamento e verificare che rispetti i parametri richiesti, in questi casi è possibile utilizzare il metodo delle placchette Almen schermate.
Cosa sono le placchette Almen schermate?
Una placchetta Almen schermata è una placchetta standard di tipo A o N, ma solo una parte della sua superficie viene esposta al flusso di pallinatura, generalmente mediante una maschera lavorata meccanicamente, un nastro o un'attrezzatura dedicata. Limitando l'esposizione a un'area definita con precisione, la zona interessata dalla schermatura simula il comportamento delle superfici interne al componente. L'obiettivo non è misurare direttamente l'altezza d'arco in quella zona, ma correlarla con quella ottenuta su una placchetta reale posizionata all'interno del componente o della cavità.
Come funziona il metodo
Passaggio 1: preparare una placchetta di prova per l’area confinata
Una piccola placchetta Almen o un provino personalizzato viene posizionato all’interno della cavità e sottoposto a pallinatura con i normali parametri di processo.
Passaggio 2: sottoporre a pallinatura una placchetta schermata in area aperta
Una placchetta Almen completa viene posizionata all’esterno, lasciando esposto solo un segmento per simulare l’area interna.
Passaggio 3: confrontare le altezze d’arco
L’altezza d’arco dell’area schermata sulla placchetta completa viene messa in correlazione con l’altezza d’arco della placchetta interna.
Passaggio 4: calibrare l’attrezzatura o il tempo
Una volta stabilita una correlazione, ad esempio 0,006" interno = 0,008" schermato, le successive operazioni di pallinatura possono essere validate utilizzando solo placchette schermate, eliminando la necessità di accedere nuovamente alla cavità.
Quando si utilizza questa tecnica?
Il metodo della placchetta Almen schermata viene utilizzato soprattutto quando è necessario verificare la pallinatura in aree difficili da raggiungere È il caso, ad esempio, delle cave alla radice delle pale di turbine aerospaziali, delle alesature interne dei componenti motore o, più in generale, di superfici non visibili dalle quali risulta complesso estrarre la placchetta dopo il trattamento.
Questa tecnica può essere impiegata anche nei processi di qualifica e validazione Nadcap che interessano zone cieche o geometrie particolarmente complesse.
È però importante precisare che la placchetta schermata non sostituisce la normale validazione dell’intensità di pallinatura. Si tratta di un metodo controllato che, per essere utilizzato correttamente, richiede una prova iniziale di correlazione con il processo di riferimento.
Esempio applicativo
Un produttore deve verificare l’intensità di pallinatura all’interno di una cava alla radice di una pala di turbina, una zona in cui le placchette Almen standard non possono essere inserite e rimosse in sicurezza.

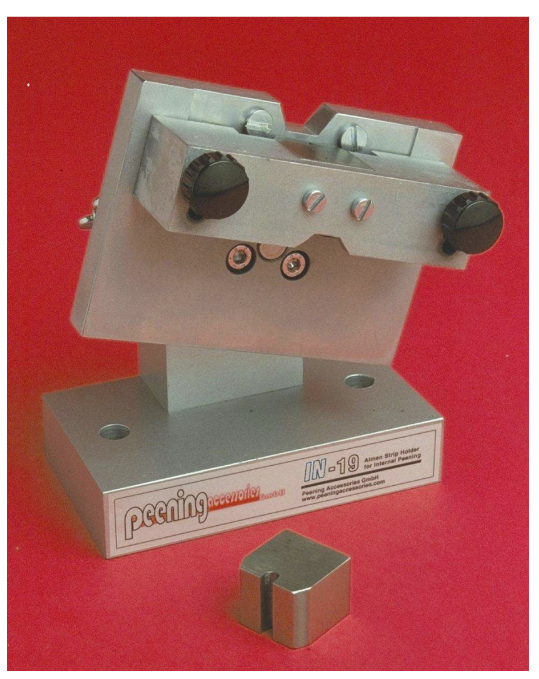

- Preparazione della prova: i tecnici montano una placchetta Almen schermata su una piastra piana.
- Riproduzione della geometria: l’attrezzatura di schermatura viene realizzata in modo da replicare le condizioni e la geometria della cava da sottoporre a pallinatura.
- Validazione della configurazione: una volta verificata la correlazione tra la configurazione schermata e le condizioni effettive di processo, lo stesso metodo può essere utilizzato per controllare i lotti successivi.
Risultato: si ottiene un controllo dell’intensità di pallinatura ripetibile e conforme, evitando la necessità di posizionare o rimuovere in modo distruttivo le placchette direttamente dai componenti reali.

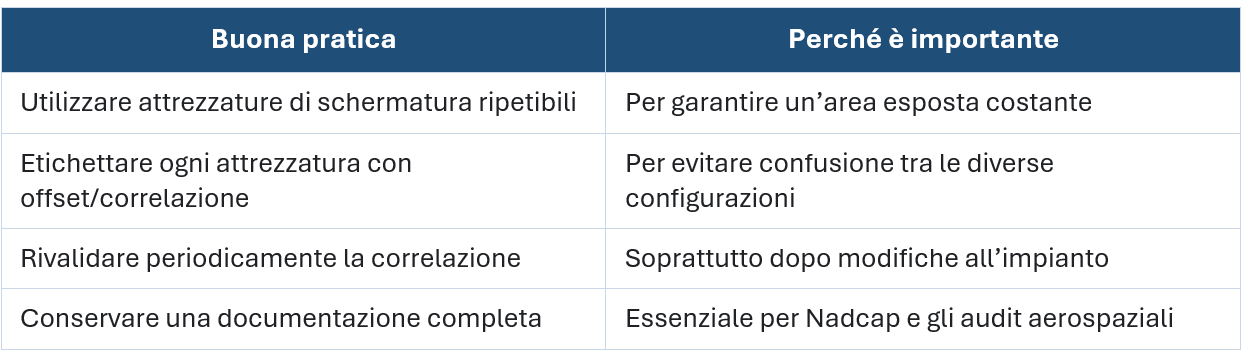

Geometrie complesse? Verifica la superficie
Se il componente presenta geometrie complesse o stai preparando un audit Nadcap, rivolgiti a un esperto di pallinatura. Può supportarti nella progettazione di attrezzature idonee per le placchette schermate, nell’esecuzione delle prove di correlazione e nella documentazione delle procedure di conformità. Non lasciare superfici critiche senza verifica: consulta uno dei nostri specialisti per assicurarti che ogni superficie sottoposta a pallinatura rientri effettivamente nelle specifiche.
